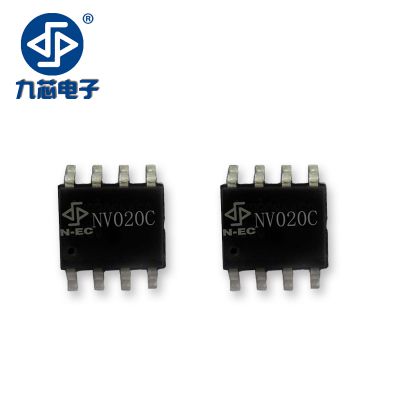

| 类型：其他IC | 用途：语音 | 品牌：九芯电子 |
| 型号：NVC | 封装：SOP8 | 功率：0.5W |
| 批号：N140111 |
语音芯片NVB成本低，语音芯片性能稳定，语音芯片音质高，语音芯片控制方便，语音芯片电路简单等诸多***优点，语音芯片NVB非常适合应用在指纹考勤等领域。
NVB系列语音芯片具有多种按键触发方式，且可以输出多种形式的电平信号，可以设定按语音的起伏节奏变化。另外NVB支持主控MCU二线串口控制，可以任意控制多段语音触发，是市面上8脚芯片支持62段声音的语音芯片。
NVB系列语音芯片具有多种实用的封装形式：DIP8、SOP8等，外围电路仅需一电源耦合电容即可，工作稳定，宽泛的工作电压，***的待机功耗以及宽耐温性能都使NVB系列语音芯片在广泛的应用领域中拥有***的性价比优势。
OTP存储格式，生产周期快，最快仅需一天，下单无最小量限制；
灵活的多种按键操作模式以及电平输出方式供选择（边沿按键触发、电平触发、随机按键播放、顺序按键播放）；
简单方便的两线MCU串口控制方式，用户主控MCU可控制任意段语音的触发播放及停止；
语音时长20秒、40秒、80秒、180秒；
内置一组PWM输出器可直推0.5W喇叭；
DIP8，SOP8以及COB三种封装可供选择，使用方便，应用灵活；
工作电压范围：2V～4.5V；
静态电流：2uA；
NVB系列语音芯片有一组PWM输出口，可以直推0.5w喇叭，音质清晰。内置LVR复位，无需外加复位电路。内置***的内阻频率振动器（仅+-1%的误差），无需外接电阻。NVB一个很明显的优势是OTP烧录程式可以和MASK掩膜无缝对接，也就是说，产品前期试产阶段用户可以OTP试产，试产成功后进入大规模生产时，可以直接按OTP样品投产MASK掩膜以降低成本，客户无需二次确认样品。
NVB系列语音芯片具有多种按键触发方式，且可以输出多种形式的电平信号，可以设定按语音的起伏节奏变化。另外NVB支持主控MCU二线串口控制，可以任意控制多段语音触发，是市面上8脚芯片支持64段声音的语音芯片。
NVB系列语音芯片具有多种实用的封装形式：DIP8、SOP8等，外围电路仅需一电源耦合电容即可，工作稳定，宽泛的工作电压，***的待机功耗以及宽耐温性能都使NVB系列语音芯片在广泛的应用领域中拥有***的性价比优势。
型号 | 电压范围 | 静态电流 | 语音长度 | 采样范围 | 放音方式 | 封装形式 |
NV010B | 1.8V~5.5V | 2uA | 16秒（6K） | 6K~16K | PWM | SOP/DIP8 |
NV040B | 1.8V~5.5V | 2uA | 32秒（6K） | 6K~16K | PWM | SOP/DIP8 |
NV065B | 1.8V~5.5V | 2uA | 65秒（6K） | 6K~16K | PWM | SOP/DIP8 |
NV080B | 1.8V~5.5V | 2uA | 87秒（6K） | 6K~16K | PWM | SOP/DIP8 |
NV115B | 1.8V~5.5V | 2uA | 115秒（6K） | 6K~16K | PWM | DIP8 |
封装引脚 | 引脚标号 | 简述 | 功能描述 | |
1 | GND | GND | 接地 | |
2 | K1/DATA1 | 数据脚1 | 按键控制端，MCU串口数据输入端 | |
3 | K4/DATA2 | 数据脚2 | 按键控制端，MCU串口数据输入端 | |
4 | K2/RST | 复位 | 按键控制端，MCU串口复位输入端 | |
5 | K3/BUSY | 忙信号 | 按键控制端，忙信号输出端 | |
6 | PWM2 | PWM输出 | PWM输出2，可直推0.5W喇叭 | |
7 | PWM1 | PWM输出 | PWM输出1，可直推0.5W喇叭 | |
8 | VDD | VDD | 电源输入，1.8V~5.5V | |
